집 / 제품 / JDB 솔리드 러브리케이션 베어링 / JDB650 자체 윤활 황동 부싱 오일리스 베어링
모조리 JDB650 자체 윤활 황동 부싱 오일리스 베어링

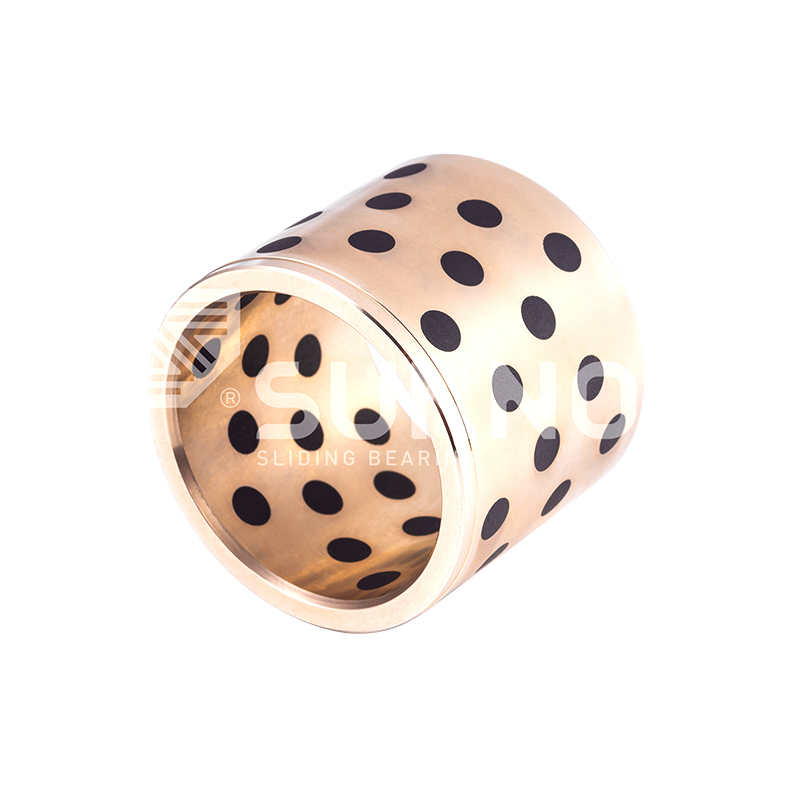

JDB650 자체 윤활 황동 부싱 오일리스 베어링
  • JDB650 자체 윤활 황동 부싱 오일리스 베어링
  • JDB650 자체 윤활 황동 부싱 오일리스 베어링
  • JDB650 자체 윤활 황동 부싱 오일리스 베어링

JDB650 자체 윤활 황동 부싱 오일리스 베어링

제품 설명:

JDB650 자체 윤활 황동 부싱 오일 프리 베어링 첨단 자기 윤활 소재로 제작되었으며 특수 고체 윤활제가 내장되어 있습니다. 외부 윤활 없이 오랫동안 안정적으로 작동할 수 있어 유지 관리 비용과 가동 중지 시간이 줄어듭니다. 내마모성, 내식성, 내압성을 갖춘 제품으로 기계 장비, 자동차 부품, 자동화 장치 등 다양한 까다로운 산업 응용 분야에 적합합니다. JDB650 오일 프리 베어링은 고부하, 저속 및 중간~고온 환경에서 성능을 발휘합니다.

문의하기
이전의：이전 제품 없음
다음：JFB650 미터법 오일 프리 자체 윤활 청동 원형 플랜지 베어링

제품 설명

내경 F7
신분증 фd 		외경 m6
O.D.фD 		L -0.1
-0.3 		I.D.압입후 JTW 신분증 фd
8 10 12 15 16 19 20 25 30 35 40 50 60 70 80
6 0.022
0.010 		10 0.021 061008 061010 061012 0.019
0.007 		一 6
8 0.028
0.013 		12 0.018
0.007 		081208 081210 081212 081215 0.025
0.010 		一 8
10 14 101408 101410 101412 101415 101420 10 10
12 0.034
0.016 		18 121808 121810 121812 121815 121816 121819 121820 121825 121830 0.031
0.013 		12 12
13 19 0.021
0.008 		131910 131912 131915 131920 131925 131930 13 13
14 20 142010 142012 142015 142020 142025 142030 0.030
0.012 		14 14
15 21 152110 152112 152115 152116 152120 152125 152130 152135 152140 15 15
16 22 162210 162212 162215 162216 162219 162220 162225 162230 162235 162240 16 16
17 23 172315 18 17
18 24 182410 182412 182415 182416 182420 182425 182430 182435 182440 18 18
19 0.041
0.020 		26 192615 20 19
20 28 202810 202812 202815 202816 202819 202820 202825 202830 202835 202840 202850 20 20
20 30 203010 203012 203015 203016 203020 203025 203030 203035 203040 203050 20 20
22 32 0.025
0.009 		223212 223215 223220 223225 25 22
25 33 253312 253315 253316 253320 253325 253330 253335 253340 253350 253360 25 25
25 35 253512 253515 253516 253520 253525 253530 253535 253540 253550 253560 25 25
28 38 283820 283825 283830 283840 30 28
30 303812 303815 303820 303825 303830 303835 303840 303850 303860 30 30
30 40 304012 304015 304020 304025 304030 304035 304040 304050 304060 30 30
32 42 324420 324230 324240 35 32
35 44 354420 354425 354430 354435 354440 354450 354460 35 35
35 45 354520 354525 354530 354535 354540 354550 354560 35 35
38 48 384840 40 38
40 50 405015 405020 405025 405030 405035 405040 405050 405060 405070 405080 40 40
40 55 0.030
0.011 		405515 405530 405535 405540 405550 405560 0.045
0.020 		40 40
45 455530 455535 455540 455550 455560 45 45
45 56 455630 455635 455640 455650 455660 45 45
45 456030 456035 456040 456050 456060 456070 456080 45 45

제품 소개

JDB650 자체 윤활 황동 부싱 오일리스 베어링

산업용 애플리케이션을 위한 고체 윤활제 내장형 유지보수가 필요 없는 베어링

제품개요

JDB650 자체 윤활 황동 부싱은 높은 부하 용량, 내식성 및 유지 보수 간격 감소가 필요한 응용 분야를 위해 설계된 복합 오일리스 베어링입니다. 기본 재료는 고강도 CuZn24Al6 황동 합금으로 구성되며, 여기에 고체 흑연 윤활제 인서트가 슬라이딩 표면에 걸쳐 45도 또는 90도 패턴으로 기계적으로 내장되어 있습니다. 작동 중에 윤활제는 상대 샤프트 표면으로 전달되어 연속적인 저마찰 필름을 형성합니다. 이 설계로 인해 외부 그리스 또는 오일 시스템이 필요하지 않으므로 JDB650은 접근하기 어려운 위치, 진동 운동 및 윤활제 오염을 피해야 하는 환경에 적합합니다.

제품특성

  • 마찰계수: 하중 및 표면 마감에 따라 0.06 - 0.16
  • 최대 슬라이딩 속도: 연속 작동 시 0.5m/s; 1.0m/s 간헐적
  • 최대 PV 값: 그리스 윤활 시 3.0 N/mm²·m/s; 1.5 N/mm²·m/s 건조 조건
  • 마모율: 80N/mm² 및 0.2m/s의 표준 테스트 조건에서 100km당 0.06mm 이하
  • 열팽창 계수: 20°C~200°C 범위에서 18 곱하기 10의 켈빈당 마이너스 6제곱
  • 차원 가용성: ISO 3547 표준 시리즈 및 1/4인치 ~ 8인치 내경의 인치 시리즈
  • 내경에 대한 제조 공차: H8 ISO 286-2 표준; 요청 시 H7 또는 H9 제공 가능

재료 구성

기본 재료 CuZn24Al6 CW307G 황동 합금 DIN EN 1982 준수
윤활유 종류 흑연 및 MoS2 복합재 고체 윤활제 인서트
윤활유 적용 범위 슬라이딩 표면적의 20~25% 고르게 분포된 패턴
기판 경도 160~220HB 브리넬 경도 스케일

기술 사양

기계적 성질 최소 600 N/mm²의 인장 강도 | 최소 300 N/mm²의 항복 강도 | 최소 12% 신장
열적 특성 K당 m당 58W의 열전도도 | K당 kg당 380J의 비열 용량
전기적 특성 전기 전도성 12% IACS | 전기 접점 애플리케이션에는 권장되지 않음
물리적 특성 입방 센티미터 당 7.8 그램의 밀도 | 다공성 1% 미만의 비다공성 구조

핵심 장점

외부 윤활 제거
고체 흑연 인서트는 작동 중에 지속적인 윤활을 제공합니다. 그리스 피팅, 오일 라인 또는 예정된 재윤활이 필요하지 않습니다.
높은 부하 용량
mm²당 최대 250N의 정적 하중과 mm²당 최대 120N의 동적 하중을 지원합니다. 중장비 산업 기계에 적합합니다.
부식 저항
황동 기질은 습한 환경, 해양 대기 및 순한 화학 물질이나 물과의 접촉에서 산화를 방지합니다.
넓은 온도 범위
영하 40도에서 영하 200도까지 연속 작동합니다. 부하가 감소된 경우 최대 섭씨 250도까지의 단기 편위가 허용됩니다.

산업별 적용 시나리오

농업 기계
  • 수확기 탈곡 메커니즘 결합
  • 트랙터 연결 피봇 포인트
  • 포장기 및 마초 수확기
  • 파종기 계량 시스템
건설장비
  • 굴삭기 암 피벗 조인트
  • 로더 버킷 힌지 포인트
  • 불도저 블레이드 연결
  • 크레인 붐 지지 베어링
산업기계
  • 유압 실린더 핀 조인트
  • 포장 기계의 간헐적인 동작
  • 섬유기계 진동점
  • 인쇄기 롤러 지지대
자동차 애플리케이션
  • 스티어링 시스템 연결
  • 서스펜션 컨트롤 암 부싱
  • 브레이크 페달 피벗 메커니즘
  • 트레일러 히치 관절 지점
해양 장비
  • 데크 크레인 선회 베어링
  • 방향타 힌지 부싱
  • 윈치 드럼 지지 베어링
  • 대빗 회전 메커니즘
자재 취급
  • 컨베이어 벨트 장력 조절 풀리
  • 팔레타이저 암 조인트
  • 자동화된 저장 및 검색 시스템 피벗
  • 리프트 테이블 가위 메커니즘

자주 묻는 질문

Q1: 초기 윤활 없이 JDB650을 작동할 수 있습니까?
그렇습니다. 견고한 흑연 인서트는 시동 시 즉각적인 윤활을 제공합니다. 초기 그리스나 오일 도포는 필요하지 않지만, 설치 중에 조립 페이스트를 도포하면 초기 마모를 줄일 수 있습니다.
Q2: 추천하는 샤프트 재질과 표면 마감은 무엇인가요?
경도가 45~55HRC이고 표면 거칠기 Ra가 0.2~0.4마이크로미터인 경화 탄소강입니다. 크롬 도금 또는 스테인리스 스틸 샤프트는 마모율을 증가시킬 수 있습니다. 40HRC 미만의 샤프트 경도는 mm²당 60N을 초과하는 하중에는 권장되지 않습니다.
Q3: 마찰 증가 또는 조기 마모의 원인
일반적인 원인으로는 mm²당 동적 한계 120N을 초과하는 표면 압력, 연속 초당 0.5m를 초과하는 슬라이딩 속도, 섭씨 200도를 초과하는 작동 온도, Ra 0.2~0.8마이크로미터 범위를 벗어나는 샤프트 거칠기 또는 베어링 인터페이스에 유입되는 연마 오염물 등이 있습니다.

설치시 주의사항

  • 베어링 외부 링에만 접촉하는 도구를 사용하여 압입합니다. 슬라이딩 표면이나 윤활제 삽입물에 힘을 가하지 마십시오.
  • 하우징 보어 공차: 표면 거칠기 Ra가 1.6 마이크로미터 이하인 ISO H7 표준. 15~20도 각도로 0.5~1.0mm의 모서리를 모따기합니다.
  • 제작 후 내경을 가공하거나 리머 가공하지 마십시오. 이는 윤활유 분포 패턴을 방해합니다.
  • 공차 등급이 H7 슬래시 p6 또는 H7 슬래시 r6인 억지 끼워 맞춤 응용 분야의 경우 조립 후 내경 감소가 0.05mm를 초과하지 않는지 확인하십시오.
  • 작동 중 최대 각도 정렬 불량: 0.5도. 정렬 불량이 클수록 모서리 하중이 발생하고 마모가 가속화됩니다.
  • 설치하기 전에 하우징 보어를 청소하십시오. 슬라이딩 표면에 박힌 잔해는 연마 입자로 작용합니다.

차원 가용성

미터법 계열(mm) 내경 범위 외경 범위 길이 범위 표준 공차
표준 측정항목 10~200 14~220 10~200 내경 H8 / 외경 h8
얇은 벽 시리즈 15~150 17~156 10~150 내경 H9 / 외경 f7
무거운 벽 시리즈 12~180 20~220 12~180 내경 H7 / 외경 p6
인치 계열(인치) 내경 범위 외경 범위 길이 범위 표준 공차
표준 인치 0.250 ~ 8.000 0.375~8.500 0.250~6.000 내경 + 0.001 - 0.000

맞춤형 치수, 비표준 벽 두께 및 플랜지 구성이 가능합니다. 비표준 크기에는 최소 주문 수량이 적용됩니다.

작동 한계 비교

매개변수 JDB650 표준 외부 그리스 포함
mm²당 N 단위의 최대 정적 하중 250 250
mm²당 N 단위의 최대 동적 하중 120 140
초당 미터 단위의 최대 슬라이딩 속도 0.5 1.0
최대 PV 값(mm²당 N, 초당 미터) 1.5 3.0
마찰계수 범위 0.06~0.16 0.04~0.10

환경 호환성

  • 물 침수: 신선하고 바닷물 노출에 적합합니다. 윤활 필름이 유지되었습니다. 수중에서 지속적인 고속 작동을 피하십시오.
  • 내화학성: pH 5~7의 약한 산, pH 7~9의 알칼리, 탄화수소 및 용매에 저항합니다. 강한 산화성 산에는 권장되지 않습니다.
  • 진공 응용 분야: 최대 10에서 음의 6mbar까지의 고진공에 적합합니다. 흑연 윤활은 가스를 배출하지 않습니다. 액체 윤활유 증발 문제가 없습니다.
  • 먼지가 많은 환경: 모래, 시멘트 또는 광물 먼지와 같은 연마 입자가 있는 경우 샤프트 씰 또는 와이퍼와 함께 사용하십시오.
  • 식품 접촉: 직접적인 식품 접촉에 대해서는 인증되지 않았습니다. 흑연 윤활제는 식품 가공 장비에 대한 FDA 요구 사항을 충족하지 않습니다.
