집 / 제품 / JDB 솔리드 러브리케이션 베어링 / JTW 고체 윤활제 흑연 오일리스 청동 스러스트 와셔 베어링
모조리 JTW 오일프리 스러스트 와셔
JTW 고체 윤활제 흑연 오일리스 청동 스러스트 와셔 베어링
  • JTW 고체 윤활제 흑연 오일리스 청동 스러스트 와셔 베어링
  • JTW 고체 윤활제 흑연 오일리스 청동 스러스트 와셔 베어링
  • JTW 고체 윤활제 흑연 오일리스 청동 스러스트 와셔 베어링

JTW 고체 윤활제 흑연 오일리스 청동 스러스트 와셔 베어링

제품 설명:

JTW 고체 윤활제 흑연 오일리스 청동 스러스트 와셔 베어링 오일 프리 윤활이 필요한 열악한 작업 환경을 위해 설계되었습니다. 흑연 고체 윤활제와 구리 합금 소재를 사용하여 고하중, 저속 또는 무윤활 조건에서 내마모성과 안정성을 보장합니다. 흑연 고체 윤활 기술은 마찰을 효과적으로 줄이고 서비스 수명을 연장할 수 있으며 특히 중장비, 항공우주, 야금, 광업 및 기타 산업 분야에 적합합니다. JTW 베어링의 구리 합금 기판은 내식성과 열전도율을 가지고 있습니다. 오일 프리 윤활 설계로 기존 윤활유의 유지 관리 요구 사항이 줄어듭니다.

문의하기
이전의：JFBB 미터법 자체 윤활 오일리스 흑연 플랜지 베어링 부싱
다음：고온 황동 JGB 오일프리 인젝터 가이드 베어링

제품 설명

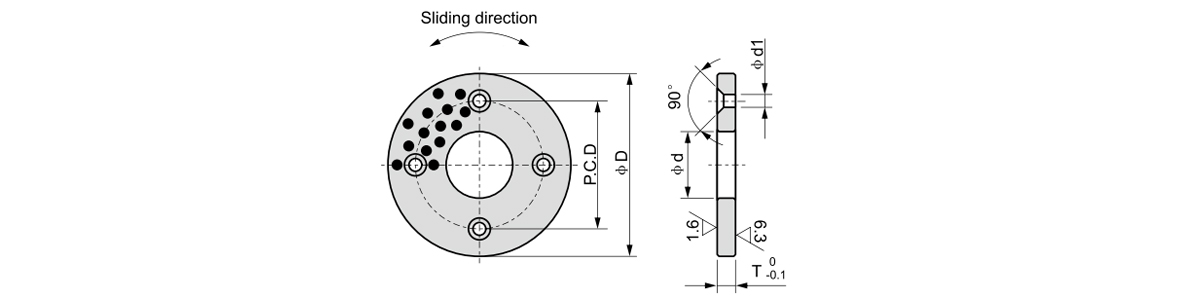

표준 아니요. 신분증 ф 디 0.D.фD 두께 나사 구멍
PCD 번호 의 구멍 플랫 머리 나사 디1
JTW-0603 6.2 0.2
0.1










0.3
0.1 		25 3 0
-0.1 		15 2 M3 3.5
JTW-0803 8.2 28 18
JTW-1003 10.2 30 20
JTW-1203 12.2 40 28
JTW-1203N 12.2 접시머리 나사 구멍 없음
JTW-1303 13.2 28 2 M3 3.5
JTW-1403 14.2
JTW-1503 15.2 50 35
JTW-1603 16.2
JTW-1603N 16.2 접시머리 나사 구멍 없음
JTW-1803 18.2 35 2 M3 3.5
JTW-2005 20.2 5 M5 6
JTW-2505 25.2 55 40
JTW-3005 30.2 60 45
JTW-3505 35.2 70 50
JTW-4007 40.2 80 7 60 M6 7
JTW-4507 45.2 90 70
JTW-5008 50.3 100 8 75 4
JTW-5508 55.3 110 85
JTW-6008 60.3 120 90 M8 9
JTW-6508 65.3 125 95
JTW-7010 70.3 130 10 100
JTW-7510 75.3 140 110
JTW-8010 80.3 150 120
JTW-9010 90.5 170 140 M10 11
JTW-10010 100.5 190 160
JTW-12010 120.5 200 175

제품 소개

스러스트 와셔 시리즈 | 오일리스 흑연 윤활

JTW 고체 윤활제 흑연 오일리스 청동 스러스트 와셔 베어링

축방향 하중: 최대 80N/mm²
속도: 0.35m/s 연속
자료: CuSn8 청동
1
제품 아키텍처
JTW 스러스트 와셔는 회전 또는 진동하는 어셈블리에서 축 방향 스러스트 하중을 관리하도록 설계된 평평한 환형 베어링 구성 요소입니다. 흑연 고체 윤활제 플러그는 동일한 각도 간격으로 청동 기판에 방사형으로 삽입됩니다. 와셔 표면은 회전 샤프트 숄더와 고정 하우징 사이에 낮은 마찰 인터페이스를 제공합니다. 이 오일리스 구성은 그리스 채널과 윤활 포트를 제거하여 추력 부하 응용 분야의 기계적 복잡성을 줄입니다.
2
흑연 분포 패턴
윤활유 삽입물은 와셔 표면 면적의 18~22%를 차지합니다. 흑연 등급 EG-98은 청동 표면에 가공된 더브테일 홈을 통해 기계적으로 유지됩니다. 와셔가 경화된 강철 상대면에 대해 회전함에 따라 흑연이 결합 표면으로 이동하여 연속적인 건조 필름을 형성합니다. 인서트 깊이 범위는 와셔 두께에 따라 1.5mm~3.0mm로 마모 수명 전체에 걸쳐 윤활 가용성을 보장합니다.
3
스러스트 페이스 형상
표준 와셔는 표면 거칠기가 Ra 0.8 마이크로미터인 편평한 평행면이 특징입니다. 0.5mm x 45도의 가장자리 모따기는 취급 중 버(burr) 형성을 방지합니다. 고체 윤활 메커니즘으로 인해 오일 홈이나 나선형 패턴이 필요하지 않습니다. 균일한 하중 분포를 위해 전체 직경에 걸쳐 와셔 평탄도가 0.02mm 이내로 유지됩니다.

기술 사양

재료 등급
CuSn8(CW453K)
EN 1982 준수
경도 범위
140-200HB
브리넬 규모
압축강도
420N/mm²
1% 변형 시
열전도율
52W/m·K
열 방출
마찰계수
0.08 - 0.14
경화강 대비
마모율 제한
0.04mm / 1000시간
정격 축방향 하중에서
최대 PV 값
1.0N/mm²·m/s
건식 운전
온도 범위
-50°C ~ 160°C
지속적인 임무

1차 축방향 하중 적용

기어박스 스러스트 와셔
턴테이블 베어링
유압 모터 엔드 플레이트
스크류 압축기 심
클러치 해제 메커니즘
밸브 스템 스러스트 면
프로펠러 샤프트 스러스트 칼라
프레스 브레이크 피봇 포인트
설치 매개변수
  • 하우징 반대면 경도: 55~62 HRC 권장
  • 상대 표면 마감: Ra 0.2 ~ 0.4 마이크로미터
  • 와셔 시트 평탄도: 직경 50mm당 0.01mm
  • 실행 기간: 50% 정격 부하에서 30분
  • 설치 후 축방향 클리어런스: 0.05~0.15mm
  • 설치 중 또는 설치 후에 외부 윤활유가 필요하지 않습니다.
성능 제한
  • 5도 이상의 오정렬을 초과하는 모서리 하중에는 적합하지 않습니다.
  • 외부 윤활유가 있는 경우 오일 공급이 중단되지 않도록 하십시오.
  • 최대 진동 각도: 피크 간 60도
  • 밀폐된 기어박스에 흑연 먼지가 쌓일 수 있음
  • 식수 또는 식품 접촉 용도로 인증되지 않음

표준 미터식 스러스트 와셔 치수

ISO 3547-3 호환 시리즈
미터법 계열 치수(mm)
내경 ID 외경 OD 두께 T 표준 공차
10 24 2.0, 2.5, 3.0 ID H9 / OD h9
12 28 2.0, 2.5, 3.0, 4.0 ID H9 / OD h9
15 32 2.5, 3.0, 4.0 ID H9 / OD h9
18 38 2.5, 3.0, 4.0, 5.0 ID H9 / OD h9
20 42 3.0, 4.0, 5.0 ID H9 / OD h9
25 50 3.0, 4.0, 5.0, 6.0 ID H9 / OD h9
30 58 4.0, 5.0, 6.0, 8.0 ID H9 / OD h9
35 65 4.0, 5.0, 6.0, 8.0 ID H9 / OD h9
40 72 5.0, 6.0, 8.0, 10.0 ID H9 / OD h9
50 85 5.0, 6.0, 8.0, 10.0 ID H9 / OD h9
60 98 6.0, 8.0, 10.0, 12.0 ID H9 / OD h9
70 110 8.0, 10.0, 12.0 ID H9 / OD h9
80 125 8.0, 10.0, 12.0, 15.0 ID H9 / OD h9
100 150 10.0, 12.0, 15.0, 20.0 ID H9 / OD h9
비표준 내부 직경은 8mm에서 200mm까지 가능합니다. 150mm 이상의 직경을 위한 세그먼트형 스러스트 와셔는 다중 아크 세그먼트로 제공될 수 있습니다.
FAQ
일반적인 기술 관련 질문
설계 및 유지보수 엔지니어의 JTW 스러스트 와셔 관련 문의.
JTW 와셔를 홈이 있는 상대면과 함께 사용할 수 있습니까?
그렇습니다. 홈이 있는 대응면은 성능을 방해하지 않습니다. 흑연 전사 필름은 약 30분 동안 초기 실행 후 사소한 표면 불규칙성을 연결합니다.
흑연 인서트가 완전히 마모되면 어떻게 되나요?
흑연 깊이가 0.5mm 미만으로 감소하면 청동 기판이 상대면과 직접 접촉합니다. 마찰계수는 0.25~0.35로 상승합니다. 카운터페이스 스코어링을 방지하기 위해 흑연이 완전히 소모되기 전에 와셔를 교체하십시오.
더 높은 부하 용량을 위해 여러 개의 와셔를 쌓을 수 있습니까?
여러 개의 와셔를 쌓아 두는 것은 권장되지 않습니다. 겹쳐진 와셔 사이의 하중 분포가 고르지 않게 됩니다. 추력 용량을 높이려면 표면적이 더 큰 단일 와셔나 고급 소재를 사용하십시오.
JTW 세탁기 보관 요구 사항
5°C~35°C의 건조한 환경에 보관하세요. 상대 습도가 65% 미만입니다. 오존, 자외선, 화학 증기에 노출되지 않도록 하십시오. 유효기간은 적절한 보관 조건 하에서 5년입니다.
마모 모니터링
90도 간격으로 4개 지점의 두께를 측정합니다. 두께 감소율이 0.3mm를 초과하거나 표면 흑연 면적이 10% 미만인 경우 교체하십시오.
재료 추적성
각 생산 배치에는 EN 10204 3.1에 따른 화학 분석 인증서가 포함되어 있습니다. 요청 시 경도 테스트 보고서가 제공됩니다.
맞춤 수정
대량 주문 시 오일 홀, 위치 탭, 분할 구성 및 비원형 프로파일을 사용할 수 있습니다. 최소수량이 적용됩니다.
